石英纖維在機用雷達天線罩上的應用介紹

發布日期：2022-11-25 14:18:49 點擊：

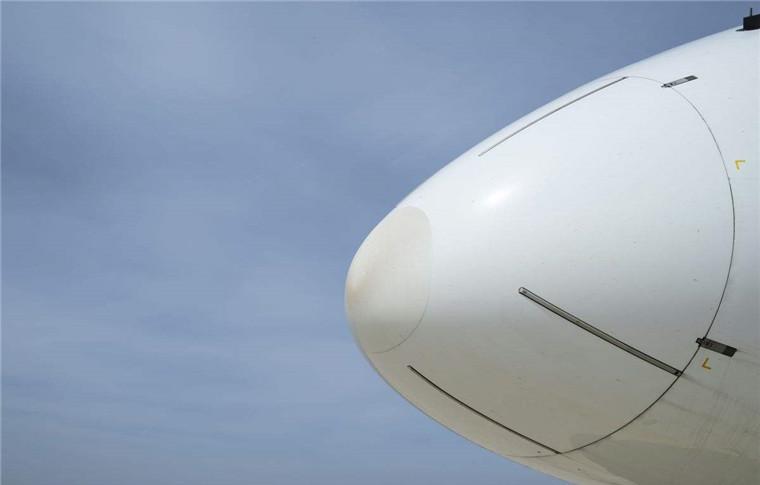

機用雷達罩是一種罩在中國雷達天線外的殼型結構，是飛機的重要組成部件，一般企業位于我國飛機的頭部信息或是通過背部。如戰斗機的錐形以及雷達罩、預警機背駝的轉盤式雷達罩、運輸機的半球形雷達罩和民機機頭的“鼻”形雷達罩。

如果把雷達比作飛機的眼睛，那么雷達罩就是保護飛機“眼睛”的安全護目鏡。天線罩的主要功能是在不影響雷達檢測性能的前提下，保護天線罩中的雷達系統不受任何損壞和破壞。同時，作為飛機外形的一部分，它還起到保持整體氣動外形的作用。天線罩主要由復合殼體、防雷系統、防靜電、雨蝕系統等組成。


天線罩的材料選擇以高強度、高模量、良好的耐候性和良好的介電性能為基礎，其中介電性能是最重要的，包括介電常數 ε 和損耗角正切(tanδ)。在穿透天線罩的過程中，電磁波損失的能量越大，ε 值越大，電磁波在空氣和天線罩壁面之間的界面上的反射越大，從而導致像瓣電平增大，傳輸效率降低。因此，要求天線罩覆蓋材料的鉭 δ 盡可能低，接近于零，ε 盡可能低，以實現“最大透射”和“最小反射”。

目前天線罩材料大多采用環氧樹脂和無堿玻璃纖維。隨著天線罩性能要求的不斷提高，D玻璃纖維、應時纖維等增強材料和改性雙馬來酰亞胺樹脂應運而生。介電性能較好的ACM如DAIP樹脂和氰酸酯也已投入使用。

石英纖維的介電性能研究相對于其他普通玻纖的介電性更加明顯優越，石英纖維的損耗角正切tanδ和介電常數ε在玻璃形成纖維組織體系中最低，石英玻璃纖維織物可以增強的二氧化硅基復合結構材料因含有我們一定的孔隙率，具有相對較低的介電常數存在較高的透過率且在較寬頻帶范圍內發展基本不變化，同時與酚醛樹脂、環氧樹脂等樹脂基體之間都有一個很好的兼容性，因而企業更適合中國作為一種高頻透波天線罩的增強學習材料。

在航天飛機、隱形飛機和導彈等領域中，石英光纖被廣泛用作制造雷達罩材料，具有優異的電性能、低的熱膨脹系數和高硬度，可以獲得高性能的天線罩。
